变频器系列

TK2000中压变频装置

TK2000中压变频装置,是根据油田潜油电泵特点而设计的专用中压变频调速装置,产品已在国内外多个油田使用,运行可靠、性能稳定。该变频装置为三电平中点箱位结构,操作简便、保护功能完善、智能化程度高。

  • TK2000中压变频装置主要用于油田潜油电泵的软起停和调速运行,实现电泵和油井产能的最佳匹配,降低能耗,延长机组寿命。

  • 1、海拔不超过1000米,超过1000米降额使用;

    2、环境温度:-25℃~+50℃;

    3、最大平均相对湿度:≤90%(+20℃时);

    4、安装地基无剧烈震动和冲击,无垂直倾斜度;

    5、使用时室内通风良好,装置上方及四周净空间应>700mm

    61、无腐蚀性气体、无尘埃环境。

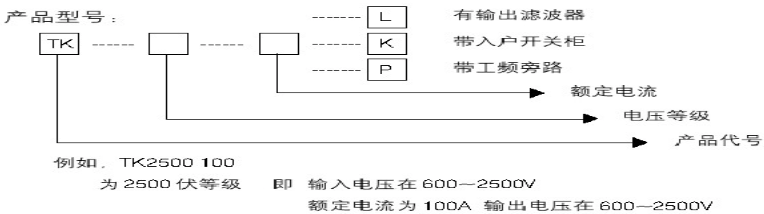

  • 型号说明

    技术参数



    额定输入电压:

    最大2600V

    额定输入频率:

    50Hz  +/- 10%

    功率因数

    0.95,  >20% 负载

    效率

    98%

    输出频率分辨率

    0.01Hz

    谐波

    符合IEEE-519标准

    输出电压

    0-2600V(无需变压器)

    输出频率

    0-80Hz

    开关类型

    IGBT

    输出正弦波

    额定容量

    最大450 KVA

    输出电流

    110A

    过载能力

    100% 连续, 120%两小时,150%一分钟

    防护等级

    IP20

    冷却方式

    强制风冷

    整流器

    6-,12-,18-脉冲

  •

    规格型号

    外形尺寸mm

    重量 Kg

    BPJ1-110/660SF

    500×740×1740

    200

  • 1、具有过压、欠压、过流、缺相、短路、过载、过热、欠载等保护

    2、具有LED显示、显示输出电流、电压、频率、故障原因等

    3、通过键盘可设定系统参数

    4、可与计算机通讯监控运行情况

    5、可提供电压、电流、频率监控信号

    6、启动时间、运行频率可进行任意设定

    7、可提供数字或模拟电泵机组电流记录仪,监视电泵工况

  • 1、变频调速装置采用了三电平钳位原理;

    2、采用了低压IGBT器件在PWM电压源变频器中,具有开关速度快、损耗小、缓冲及驱动电路简单等优点;

    3、IGBT的保护及驱动电路自行设计,考虑了潜油电泵特点,装置输出可进行短路保护试验,保护机组及装置;

    4、采用了通用IGBT。由于通用IGBT技术非常成熟,性能稳定可靠,保证了产品的安全可靠性,降低使用维护费用;

    5、三电平的拓扑结构,降低了逆变器输出电压的dv/dt对电机的影响,降低了输出谐波,减少了电缆和机组的过电压和谐波损耗;

    6、采用模块化设计,工艺性好,结构简单,装置可靠性高。
